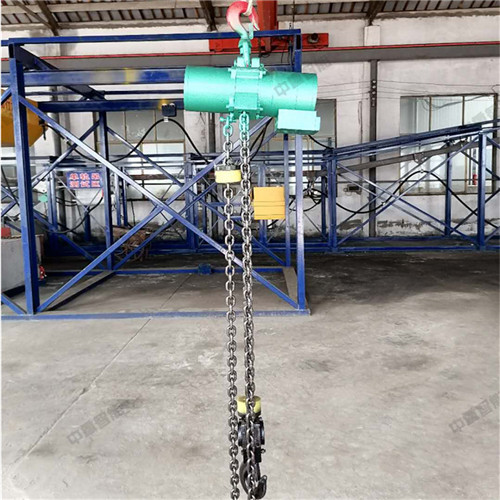

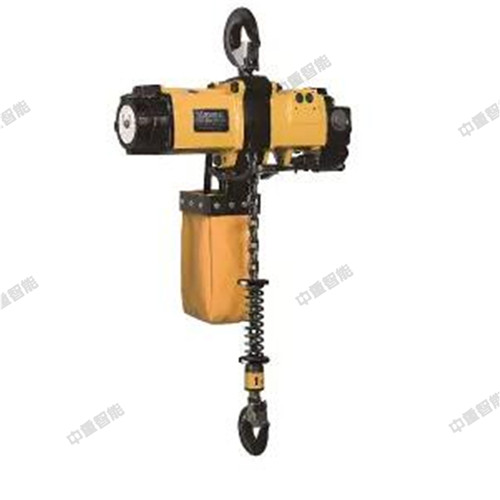

HQ6-(3～16)氣動葫蘆

氣動葫蘆產品簡介

氣動葫蘆主要適用于危險生產過程中，針對有可燃性氣體存在的環境。對阻燃，沒有靜電有要求的場合。它在國外工業化國家被普遍地應用在化工、紡織、噴漆、物流、碼頭等易燃、易爆、高溫、高粉塵、腐蝕的作業場所。由于它具有高頻率，無極變速的特點，深受產量大，連續作業的汽車、

拖拉機、電機、電冰箱等制造行業以及物流行業的青睞。如一些工業發達的國家明確規定，石油、化工、汽車、礦山等易燃易爆場合，強制使用

氣動葫蘆。其優點如下：

A:沒有靜電無電火花，防爆起重設備。適用于：Ⅰ區危險場所，含ⅡC，T5組及以下。

B:體積小、重量輕、重量為同種規格電動葫蘆的1/3~1/8 。

C:運行速度快，為電動葫蘆的 2～3倍，并能可以調速。

D:耐酸堿、蒸汽、抗高粉塵。

E:小噸位氣動葫蘆，為連續作業采取了好的條件。

F:具有斷氣保護功能，在突然斷氣情況下工作不會下降、掉落。還有自鎖功能，預備速度過快。

氣動葫蘆結構說明

① 手控閥：主要由：手柄、 閥體及按鍵組成。操縱按鍵可打開氣門，以控制主控閥氣道與馬達氣道的連通。或手拉繩式操作拉動擺桿的旋轉，以達到氣門的開度，可實現無級變速。

② 主控閥：主要由：左右閥桿、連桿和配氣盤組成。通過左右氣道的切換來完成氣馬達正反轉的配氣工作。

③ 氣馬達：主要由：轉子、定子、前后端蓋和葉片組成。當主控閥的分氣盤將壓縮空氣送入馬達時，葉片隨著轉子產生高速旋轉。

④ 吊掛：主要由：上鉤、吊掛體、鏈輪、鏈條、下鉤等部分組成。依靠鏈輪的正反轉動來完成上升和下降運動。

⑤ 減速器：主要由：外殼及一套行星減速機構組成。當氣馬達高速軸輸入減速機構后，經減速增大了扭矩，由末級輸出給升降鏈輪。

⑥ 剎車機構：主要由：剎車錐、剎車環及缸體組成。通過主控閥分氣到缸體，將剎車錐、剎車環分離，以解除制動。

⑦ 連鎖機構：主要由：轉軸、擺架及復位簧組成。當上升、下降到位置時起到防撞和保護作用。
