結構及其特點

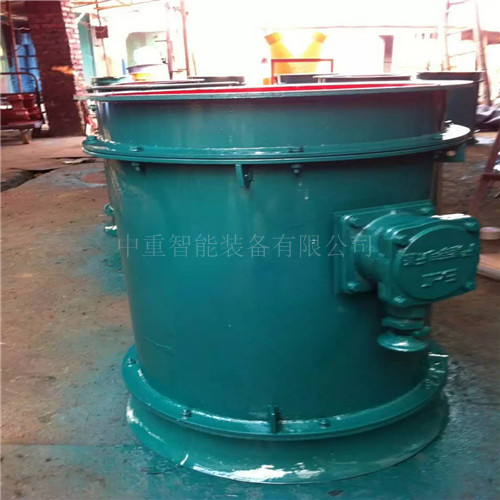

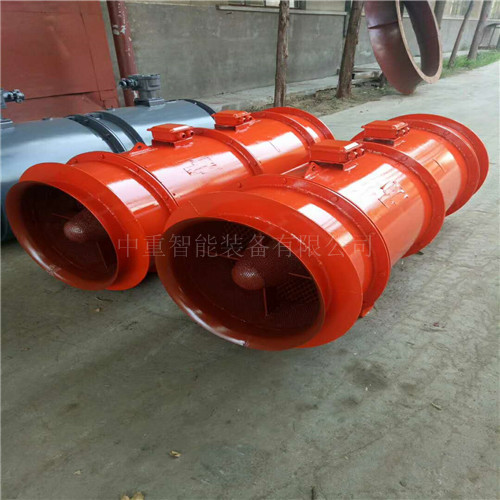

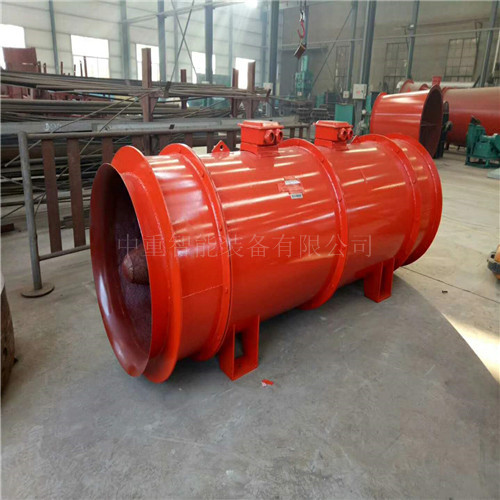

1、該系列風機其結構形式為礦用隔爆軸流式：該風機由集流器、葉輪、電動機、防爆接線盒、機體、出風筒、消聲器（YBT-X）等七部分組成。機體及結構件均采用鋼板焊接而成；采用電機與葉輪直接方式，傳動可靠；整機結構簡單緊湊，堅固耐用，使用安全，維修方便。

2、電動機為YB系列礦用隔爆型二極三相異步電動機，電壓為380/660V，電動機的機座與機體焊成一體，電動機由葉輪輸送的氣流直接進行冷卻。

3、電動機的接線盒置于機體外側，便于接線。接線盒內有六個接線端子和一個接地端子，用戶根據電源電壓要求選擇接線方式；當電源電壓為380V時，采用△接法，當電源電壓為660V時，采用Y接法，風機出廠時電動機均按△接線。

適用范圍

     FBY(YBT)系列礦用隔爆型壓入式軸流局部通風機，該產品也適用于金屬礦山、化學礦山、隧道及其它應用風機的廠礦。輸送介質溫度不超過40℃，溫度不大于95±3%（25℃）及無腐蝕性。該系列通風機為隔爆型，防爆標志為ExdI。

 、工作條件

  1.環境溫度為-15℃～+40℃；

   2.環境空氣相對溫度不大于90%( +25℃時)；

   3.海拔不超過1000m；

   4.無強烈振動和腐蝕性氣體等；
