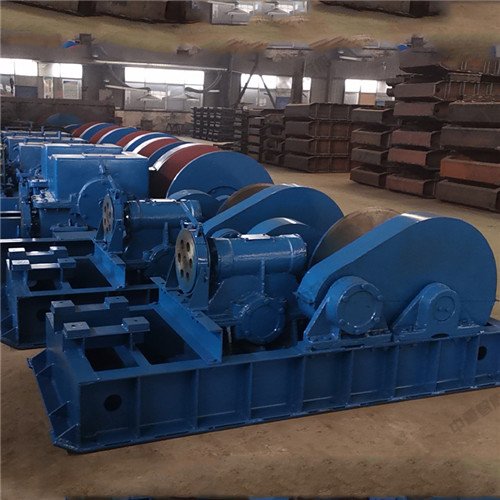

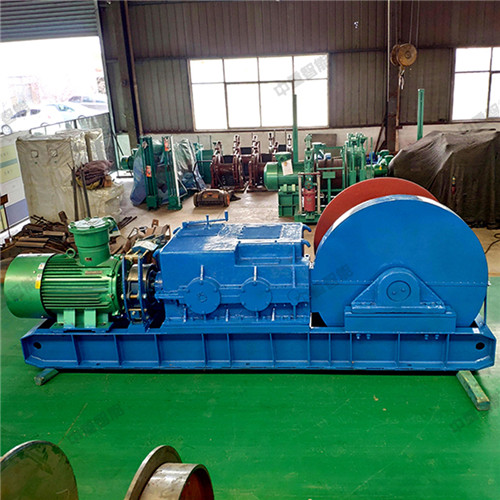

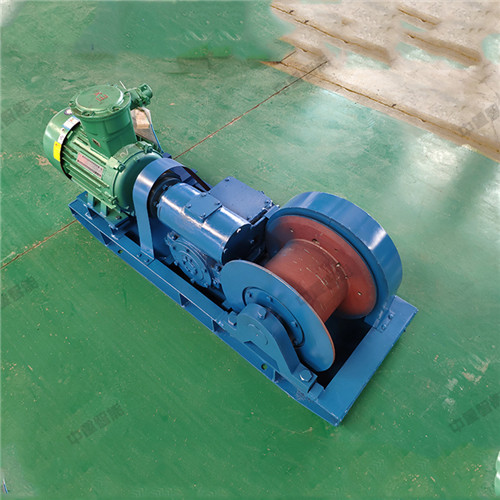

JH-20回柱絞車

JH-20回柱絞車主要用途及特征：

回柱絞車是煤礦井下回柱放頂之用,適用于薄煤層和急傾斜采煤工作面,以及在各種采煤工作面上回收被矸石長結的金屬支柱或沉入底板。回柱絞車也可用作移溜槽,搬移皮帶運輸機頭等輔助牽引工作。回柱絞車的電氣設備具有防爆性能,可用于有煤塵及瓦斯的礦井中。本絞車的類型為單筒纏繞，采用渦輪蝸桿減速器和開式齒輪傳動。絞車采用渦輪蝸桿減速器，必須采用水平安裝方式，，以確保渦輪蝸桿的浸油潤滑質量。

JH-20回柱絞車工作原理及主要結構

電動機安裝底座上通過聯軸器與渦輪減速機聯接，動力通過一對齒輪傳動給圓弧面蝸桿、蝸輪，由蝸輪軸上的小齒輪經中間過橋齒輪傳動給大齒輪帶動卷筒，卷引鋼絲繩進行工作。絞車由電動機經聯軸節、一經閉式齒輪傳動，一級球面蝸桿傳動、一級圓柱齒輪傳動（中間設有過橋齒輪）傳遞到滾筒。絞車內各主要轉動部位均采用滾動軸承支撐，底座用型鋼焊接而成。絞車對稱布置、呈長條型、打頂柱位置寬敞，便于絞車的搬移與固定。絞車的寬度、高度尺寸較小，適于井下使用。絞車結構簡單、維護方便，采用球面蝸桿轉動運轉平穩、安全、可靠，絞車的操作比較簡單，只要啟閉按鈕開關即可。

JH-20回柱絞車產品參數：

規格型號：JH-20型

卷筒：直徑X寬度：430X550MM

容繩量:170

鋼絲繩：直徑:24.5mm

平均繩速: 0.118m/s

載荷: 平均靜拉力：200KN

總傳動比:259.96

配套電機: 功率22KW

轉速:970r/min

型號: YB2-200L1-6電壓

外形尺寸：2560X968X797 mm

主機重量(包括電機)：2600kg
